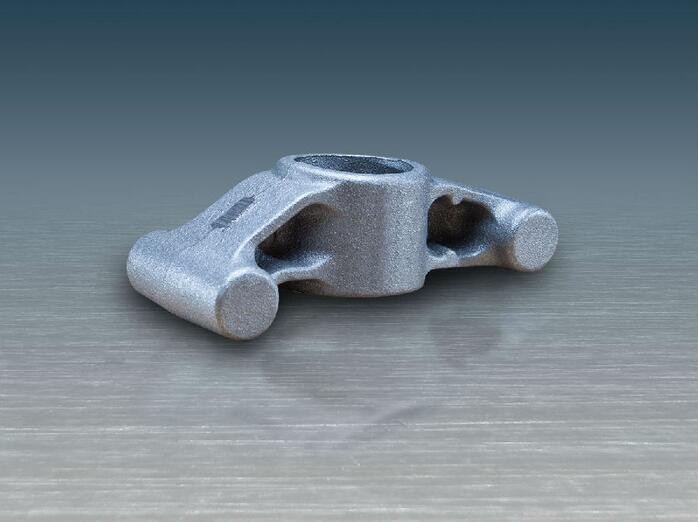

铸铁件

铸铁件，翻砂铸铁
材质：灰铁HT250

重量：10-20KG

化学成分编辑

碳C ：3.16～3.30

硅Si：1.79～1.93

锰Mn：0.89～1.04

硫S ：0.094～0.125

磷P ：0.120～0.170

性能编辑

力学性能

抗拉强度 Rm (MPa)：250

硬度 ：(RH=1时)209HB 试样尺寸：试棒直径：30mm

其它特性编辑

强度 [2]  、耐磨性、耐热性均较好，减振性良好，铸造性能较优，需进行人工时效处理。

使用范围

可用于要求高强度和一定耐蚀能力的泵壳、容器、塔器、法兰、填料箱本体及压盖、碳化塔、硝化塔等；还可制作机床床身、立柱、气缸、齿轮以及需经表面淬火的零件。

因其受热变形量较小，常使用于高温场合。

规范及组织

热处理规范：（由供方定，以下为某试样的热处理规范，供参考）铸态

金相组织：片状石墨+珠光体

HT250淬火可达HRC60，但是灰口铸铁(HT200、HT250等)一般都是在退火或正火状态下使用,不进行淬火处理.如果是局部需要硬度的话,可进行高、中频淬火既可。

中频淬火：淬硬层3~5毫米，硬度HRC50，工件变形较小。

高频淬火：淬硬层1~2毫米，淬火温度850，表面硬度HRC50以上；淬火温度900~1000度，表面硬度可达HRC60。
