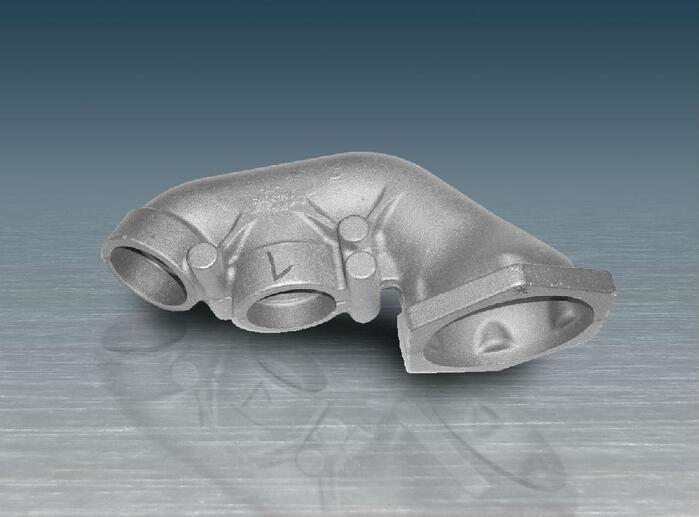

柴油发动机部件，砂型铸造
材质：球墨铸铁QT600-3
重量：3-10KG
QT600-3为珠光体型球墨铸铁，具有中高等强度、中等韧性和塑性，综合性能较高，耐磨性和减振性良好，铸造工艺性能良好等特点。能通过各种热处理改变其性能。主要用于各种动力机械曲轴、凸轮轴、连接轴、连杆、齿轮、离合器片、液压缸体等零部件
●化学成份：
碳 C ：3.0～3.5
硅 Si：2.4～2.8
锰 Mn：0.3～0.5
硫 S ：0.03～0.035
磷 P ：<0.1
镁 Mg：0.045～0.05
注：RxOy:0.033～0.049
●力学性能：
抗拉强度 σb (MPa)：≥600
条件屈服强度 σ0.2 (MPa)：≥370
伸长率 δ (%)：≥3
硬度 ：190～270HB
密度：7.3单位为t/m或者 g/cm
●热处理规范及金相组织：
热处理规范：（由供方定，以下为某试样的热处理规范，供参考） 930℃，2h正火空冷， 600℃，2h，回火空冷

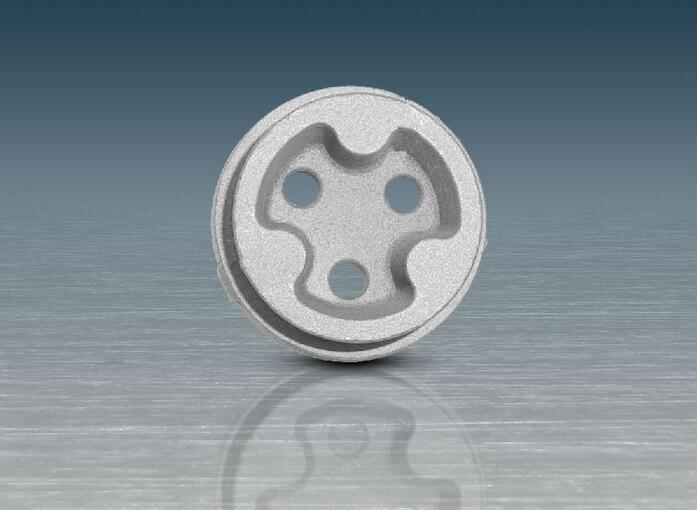

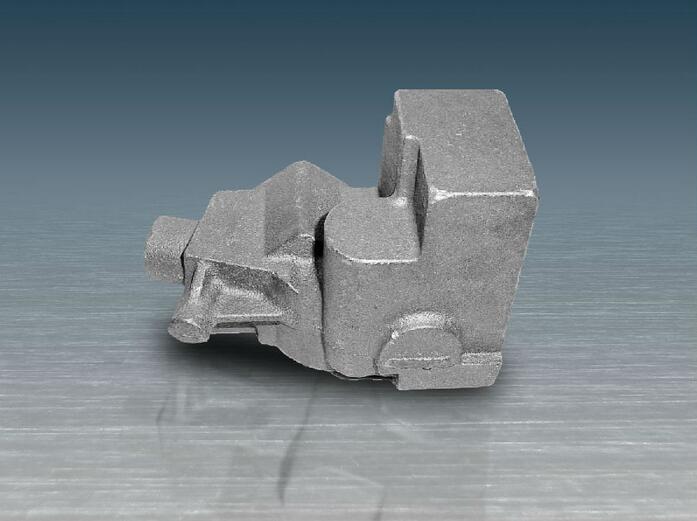

柴油发动机部件，砂型铸造
材质：球墨铸铁QT600-3
重量：3-10KG
QT600-3为珠光体型球墨铸铁，具有中高等强度、中等韧性和塑性，综合性能较高，耐磨性和减振性良好，铸造工艺性能良好等特点。能通过各种热处理改变其性能。主要用于各种动力机械曲轴、凸轮轴、连接轴、连杆、齿轮、离合器片、液压缸体等零部件
●化学成份：
碳 C ：3.0～3.5
硅 Si：2.4～2.8
锰 Mn：0.3～0.5
硫 S ：0.03～0.035
磷 P ：<0.1
镁 Mg：0.045～0.05
注：RxOy:0.033～0.049
●力学性能：
抗拉强度 σb (MPa)：≥600
条件屈服强度 σ0.2 (MPa)：≥370
伸长率 δ (%)：≥3
硬度 ：190～270HB
密度：7.3单位为t/m或者 g/cm
●热处理规范及金相组织：
热处理规范：（由供方定，以下为某试样的热处理规范，供参考） 930℃，2h正火空冷， 600℃，2h，回火空冷
金相组织：珠光体+铁素体
